Y型截止閥
Y型截止閥
產品型號：J45H/J45Y
公稱通徑：DN25～300 mm
壓力范圍：PN1.6～16MPa
工作溫度：-196℃～+600℃
驅動方式：手動、傘齒輪、電動
主體材質：碳鋼、不銹鋼、合金鋼
應用范圍：適用于蒸汽、 化工、治煉、制藥、電力、熱力石油、液化氣、易燃、易爆、導熱油、高純度、有毒等介質的管路上
公稱通徑：DN25～300 mm
壓力范圍：PN1.6～16MPa
工作溫度：-196℃～+600℃
驅動方式：手動、傘齒輪、電動
主體材質：碳鋼、不銹鋼、合金鋼
應用范圍：適用于蒸汽、 化工、治煉、制藥、電力、熱力石油、液化氣、易燃、易爆、導熱油、高純度、有毒等介質的管路上
分享到：
執行標準
| 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 |
| GB12235 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
壓力試驗
| 公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封試驗 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 |
| 上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
| 氣密封試驗 | 0.4-0.7 | |||||
二、手動截止閥主要零件材料及性能
| 體蓋扳 | 閥桿 | 密封面 | 墊片(環) | 填料 | 工作溫度℃ | 適用介質 |
| WCB | 2Cr13 | 13Cr STL 本體材料 尼龍 | 增強柔性石墨 1Crl3／柔性石墨 08軟鋼 0Cr18Ni9Ti OCr18Ni12Mo2Ti | 柔性石墨 增強柔性石墨 SFB-260 SFP-260 | ≤425 | 水、蒸汽、油品 |
| WC1 | 38CrMoAI 25Cr2MoV | ≤450 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| ZGCr5Mo | ≤540 | |||||
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 硝酸類 | |||
| ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸類 |

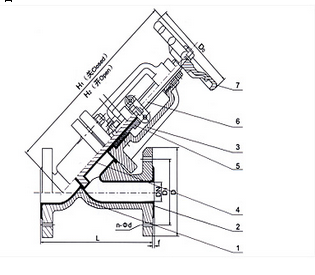

部件列表：
1、閥體 2、閥體襯里 3、閥蓋 4、閥瓣 5、壓蓋子 6、閥桿 7、手輪
