先導活塞式氣體減壓閥

產品中心 > 減壓閥系列 > 先導活塞式氣體減壓閥

先導活塞式氣體減壓閥

產品型號:Yk43X/F/Y
公稱通徑:DN15-DN500
公稱壓力:PN1.6~16.0MPa
主要材質:碳鋼、不銹鋼
驅動方式:手動
連接形式:法蘭
結構形式:先導活塞式
密封材料:橡膠
分享到:

YK43X型先導活塞式氣體減壓閥介紹

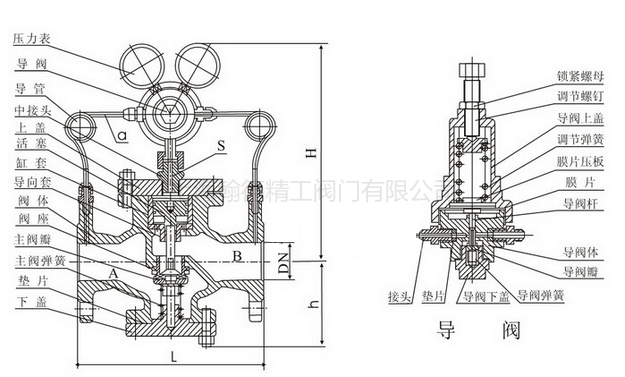

        本系列先導活塞式氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。本先導式大膜片高靈敏度減壓閥主要用于氣體管路,如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。



一、YK43X型先導活塞式氣體減壓閥主要技術參數和性能指標:

公稱壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
殼體試驗壓力(Mpa)* 2.4 3.75 6.0 9.6 15.0 24
密封試驗壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
最高進口壓力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口壓力范圍(Mpa) 0.1-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-3.5 0.5-4.5
壓力特性偏差(Mpa)△P2P GB12246-1989
流量特性偏差(Mpa)P2G GB12246-1989
最小壓差(Mpa) 0.15 0.15 0.2 0.4 0.8 1.0
滲漏量 X/F(聚四氟乙稀/橡膠):O Y(硬密封):GB12245-1989

*:殼體試驗不包括膜片、頂蓋

二、YK43X型先導活塞式氣體減壓閥流量系數(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 2.5 6.5 16 25 36 64 100 140 250 400 570 780 1020 1500


三、
YK43X型先導活塞式氣體減壓閥主要零件材料

零件名稱 零件材料
閥體 閥蓋 底蓋 WCB/FCB*
閥座 閥盤 2Cr13/304*
缸套 2Cr13/25(鍍硬鉻)/304*
活塞 2Cr13/銅合金/銅合金*
活塞環 合金鑄鐵/對位聚苯*
導閥座 導閥桿 2Cr13/304*
膜片 1Cr18Ni9Ti
主閥 導閥彈簧 50CrVA
調節彈簧 60Si2Mn
密封墊(X/F型號) 橡膠/聚四氟乙稀
導閥體 導閥蓋 25/304*

*:用于氧氣介質時的材料
